Les constructeurs proposent deux types d’entrées TOR.
| Logique positive – Sink – PNP | Logique négative – Source – NPN |
|---|---|
 |  |
AUtres schémas et explication des logiques Source Sink ...
Capteur ou sortie d'automate TOR
La technologie d'un capteur ou d'une sortie d'automate Tout Ou Rien peut-être du type NPN ou PNP.
Le choix du type de capteur est essentiel pour qu'il soit en bonne adéquation avec l'automate qui peut comprendre l'information d'un type de capteur mais pas d'un autre.
La logique du montage d'un capteur avec l'automate doit prendre en compte les éléments suivants:
- le capteur est alimenté par une tension V, la détection d'une pièce ramène
- la tension V sur la sortie si le capteur est PNP
- la tension nulle sur la sortie si le capteur est NPN
- De son côté l'automate a son entrée de capteur liée par le biais d'une charge
- à la masse: logique Sink (l'automate fait s'évacuer/couler le courant dans l'automate)
- à la source de tension de l'automate : logique Source (l'automate fournit la tension et par le biais de la charge le courant s'écoule dans le transistor du capteur)
Attention, parfois on parle du comportement de l'automate et non pas du capteur. Donc si on considère l'automate, lorsque le capteur est la source , l'automate est donc Sink ( il fait couler le courant vers la masse). Inversement lorsque le capteur est Sink, l'automate est donc la Source.
Capteur Source ou PNP, Automate Sink
La charge (bobine de relais, entrée de contacteur auxiliaire, entrée automate) est à installer entre le - et le point milieu. L'entrée automate correspondante sera Sink
Capteur Sink ou NPN, Automate Source
La charge est à installer entre le + et le point milieu. L'entrée automate correspondante sera Source.
Logique configurable
Certains API permettent d'interpréter le signal issu du capteur quelle que soit sa nature.
Une configuration de l'API sera néanmoins nécessaire.
Certains détecteurs disposent des deux sorties PNP et NPN, 4 fils.
Vidéos
Source Sink https://youtu.be/9cV6oKf1Nik
Dorian McIntire : PLC Sinking and Sourcing (2'08) (English) https://www.youtube.com/watch?v=SnhT0aw_Ibo
WAGO

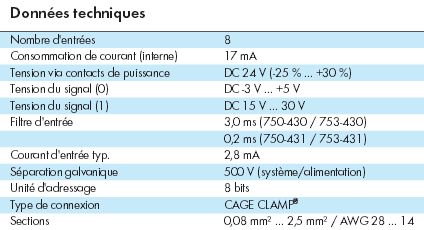

Nous allons analyser la doc technique d’une carte d’entrée d’un automate Wago: Wago 750-430
 | Carte 8 entrées PNP Consommation max : 17 + 8 * 2.8 = 39.4 mA si toutes les entrées sont à l’état haut. Une entrée est considérée à l’état haut si son potentiel est compris entre 15V et 30V. Une entrée est considérée à l’état bas si son potentiel est compris entre -3V et 5V. Filtre d’entrée de 3ms permet de filtrer les rebonds : |
 |  |
