Principe
C’est un convertisseur alternatif/alternatif avec valeur efficace contrôlée sans changement de fréquence.
Il permet de faire varier la valeur efficace de la tension appliquée à une charge. La variation de cette valeur efficace se fait par découpage de la tension à l’aide d’un interrupteur statique.
Par rapport à un contacteur ses inconvénients sont:
- plus fragile en cas de surcharge,
- pas de coupure visible,
- chute de tension à l'état fermé beaucoup plus importante.
Avantages
- pas de rebond,
- établissement quasi instantané du courant,
- ouverture avec un retard maximal d'une période,
- pas de surtension si l'ouverture se fait au zéro du courant,
- cadences de fonctionnement plus élevées.
Types de commande
| Gradateur à Angle de phase | Gradateur à train d'onde |

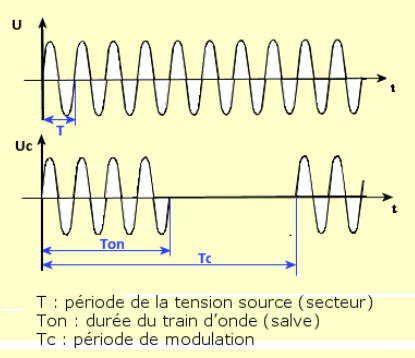

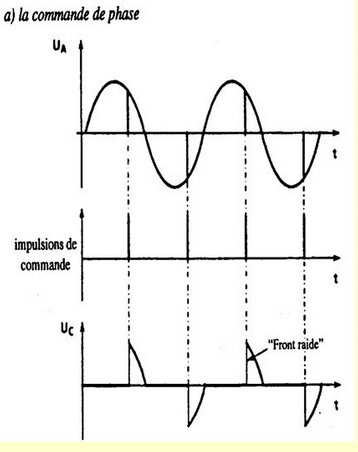

| si le découpage se fait sur des portions de sinusoïde, on parle de gradateur à angle de phase, ce qui génère des harmoniques. Cette variation dépend de \( \alpha = \omega t_0 \) angle d’amorçage du triac (ou des 2 thyristors montés tête bêche). | si le découpage laisse passer plusieurs périodes de sinusoïdes puis les bloque puis recommence on parle de gradateur en train d'onde. Cet usage est approprié pour les charges à forte inertie. |
|
|

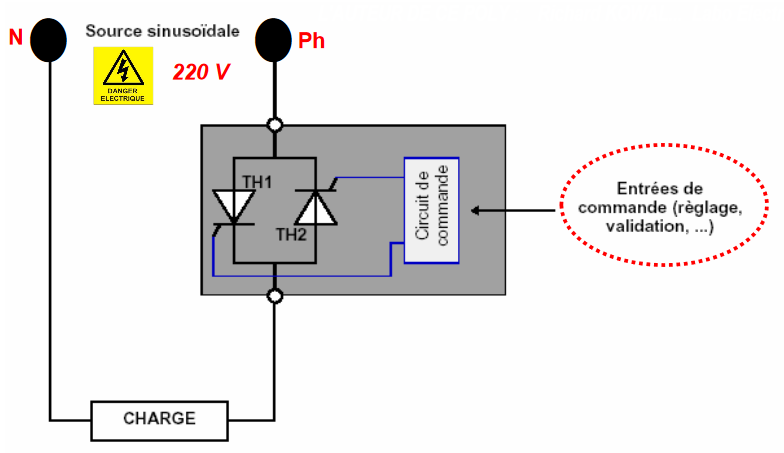

Schéma
