Afin de déterminer les caractéristiques électrique d'un générateur, il est nécessaire de connaitre son comportement en fonction de la charge qui lui est soumise.
Pour ce faire, on procède au montage suivant qui permet de soumettre le générateur à diverses charges.

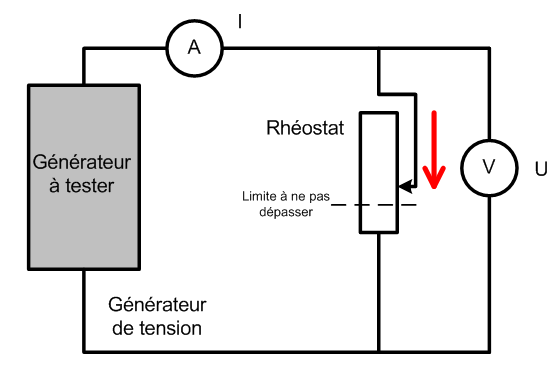

Si le générateur est plutôt un générateur de tension
Le rhéostat sera choisi de telle manière que sa valeur permette une exploration en courant suffisante tout en veillant à ne pas dépasser son courant d'emploi.
On pourra ensuite augmenter la valeur de la charge jusqu'à la débrancher totalement, ceci donnant la valeur en circuit ouvert de notre générateur.
(Ex: la source de tension 12 V à tester peut monter jusqu'à 10 A, il faut donc que le rhéostat supporte 10 A et ne pas aller en dessous d'une valeur de \( \frac{12V}{10A} = 10 \Omega \).)

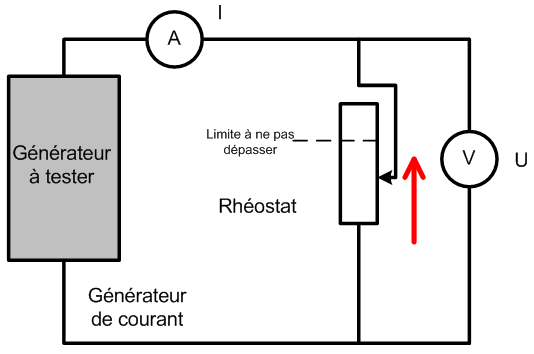

Si le générateur est plutôt un générateur de courant
Le rhéostat sera choisi de telle manière que sa valeur permette une exploration en tension suffisante tout en veillant à supporter le courant de court circuit du générateur.
Partant du court circuit sur le générateur, on pourra ensuite augmenter la valeur de la charge jusqu'à obtenir la tension maximum du générateur.
(Ex: la source de courant 3 A à tester peut monter jusqu'à 40V , il faut donc que le rhéostat supporte 3 A et ne pas aller au dessus d'une valeur de \( \frac{40V}{3A} = 13 \Omega \).)
