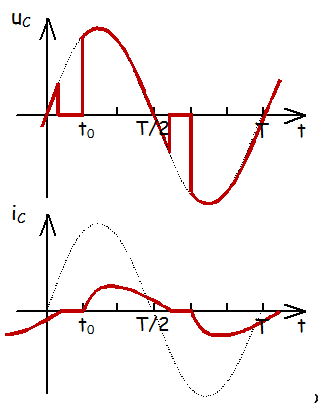

A cause de l’effet inductif, la conduction se poursuit après la fin de l’alternance, jusqu’à \( t_1 \) .

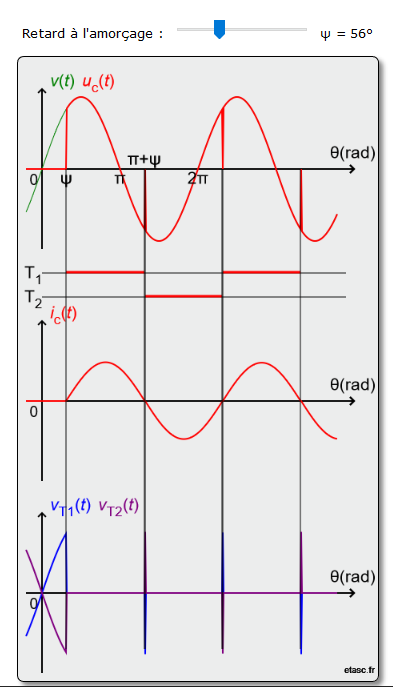

- Si \( t_1< T/2 +t_o \), le fonctionnement est à peu près le même que précédemment.(courant et tension prolongé après T/2 et T)

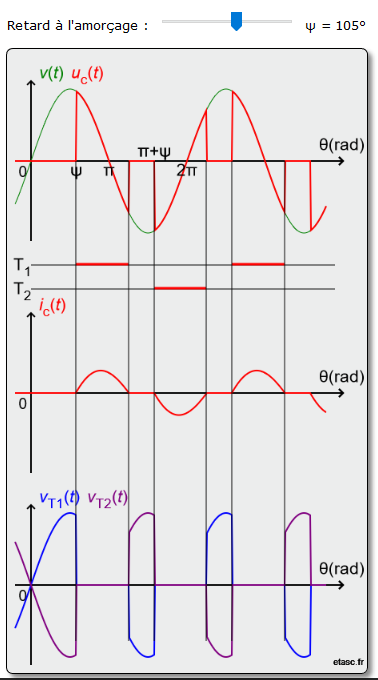

- Si \( t_1> T/2 +t_o \), \( T1 \) continue de conduire quand \( T_2 \) reçoit l’impulsion d’amorçage. \( T_2 \) ne peut conduire.(\( i_C \) en sens inverse).
\( T_1 \) sera réenclenché à l’alternance >0. On a une tension redressée. Pour avoir une tension alternative, il faut commander les thyristors par des signaux larges (peigne d’impulsions) susceptibles de provoquer l’amorçage dès que les conditions sont réunies.
 |  |
 |  |
Une explication détaillée des courbes ci-dessus sur le site http://www.etasc.fr
