Courbes de l'onduleur en pont

Courbes

L'onduleur en pont génère les mêmes courbes que l'onduleur avec deux demi-ponts mais permet d'économiser une source.

Critique du montage:

• La valeur efficace de la tension dans la charge ne peut être réglée sauf si E varie.
• Cette commande génère beaucoup d’harmoniques de tension et de courant qui servent peu au transfert d’énergie.

Pour avoir un transfert d’énergie correct, il faut diminuer les harmoniques de tension et courant de façon à les rendre sinusoïdaux.

• Il y a possibilité de filtrer soit la tension soit le courant mais le calcul du filtre est délicat et son coût peut être important.
• On préfère modifier la commande de telle sorte que le courant ou la tension se rapproche du sinusoïdal. (suppression d’harmoniques). C’est la commande décalée ou la commande MLI.

Résumé en flash

Vidéo

Contenu FlashCette page contient du contenu Flash. Téléchargez le lecteur de contenu Flash en cliquant sur l’icône Flash, puis téléchargez le contenu Flash voulu et enfin faites glisser ce contenu dans le lecteur.

Exercice

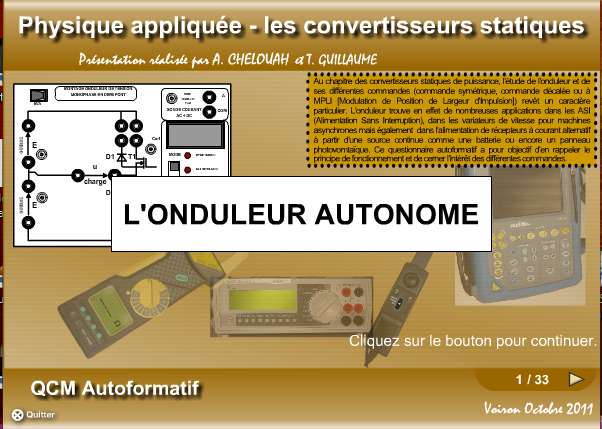

QCM de Abdellah CHELOUAH
