La commande MLI est la commande à Modulation de Largeur d'Impulsion.
La commande des interrupteurs se fait par des tensions modulées. La tension de sortie est alors découpée et le courant est pratiquement sinusoïdal.
Elaboration de la commande MLI.
On compare deux tensions :
- une en triangle ou en dents de scie \( v_t \) de fréquence \( f_p \)(porteuse).
- une sinusoïdale \( v \) de fréquence \( f \).
Alors
- Si \( v>v_t \) , \( v_{sortie} =1 \)
- Si \( v<vt \) , \( v_{sortie} =0 \)
Caractéristiques de la MLI :
- Indice de modulation : \( m= f_p/ f \)
- Coefficient de réglage : \( r= V_{max} / V_{t max} \)
Avantages de la MLI :
- Permet de produire un courant de charge très voisin d’une sinusoïde.

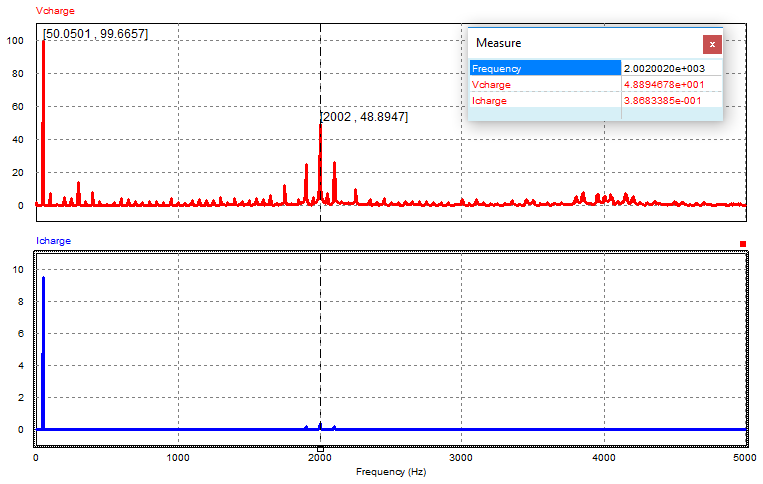

- Permet de réaliser une tension uc(t) aux bornes de la charge dont la décomposition en série de Fourier ne contient pas d’harmoniques à fréquence trop basses (difficilement filtrable) ou interdites (résonances...)
