Les différents régimes d'écoulement : nombre de Reynolds

Les expériences réalisées par Reynolds (1883) lors de l'écoulement d'un fluide dans une conduite cylindrique rectiligne, ont montré l'existence de deux régimes d'écoulement : laminaire et turbulent.

En utilisant des fluides divers (viscosité différente), en faisant varier le débit et le diamètre de la canalisation, Reynolds a montré que le paramètre qui permettait de déterminer si l'écoulement est laminaire ou turbulent est un nombre sans dimension appelé nombre de Reynolds et donné par :

\( Re = \frac{\rho v D}{\eta } \)
\( Re = \frac{v D}{\nu } \)

avec :

  • \( \rho \) = masse volumique du fluide kg/m3
  • v = vitesse moyenne m/s
  • D = diamètre de la conduite en m
  • \( \eta \) = viscosité dynamique du fluide
  • \( \nu \) = viscosité cinématique \( \nu = \frac{\eta}{\rho } \) en m²/s

L'expérience montre que :

  • si Re < 2000 le régime est LAMINAIRE
  • si 2000 < Re < 3000 le régime est intermédiaire
  • si Re > 3000 le régime est TURBULENT

Ces valeurs doivent être considérées comme des ordres de grandeur, le passage d'un type d'écoulement à un autre se faisant progressivement.

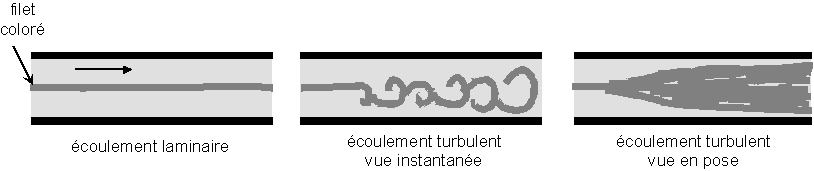

Visualisation des écoulements

https://www.youtube.com/watch?v=XOLl2KeDiOg
