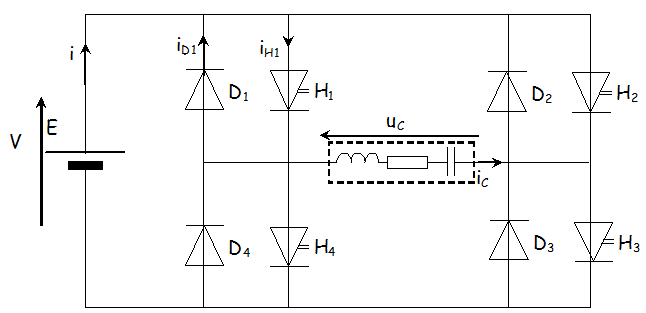

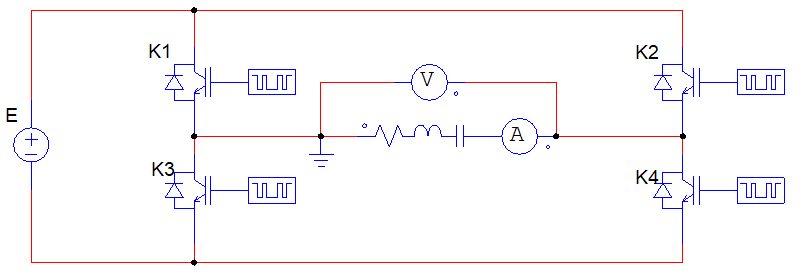

Schéma du montage: (\( R= 20 \Omega ; C= 10 µF \))

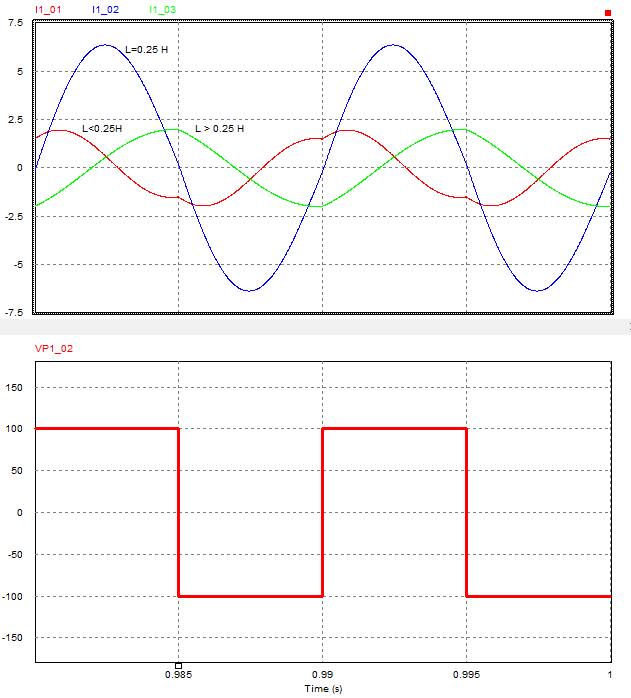

Pour une fréquence donnée \( (100 Hz) \), suivant la valeur de L on peut observer différents comportements de l'intensité en fonction de u:

  • \( L > 0.25 H \): i est en retard sur u (le côté inductif l'emporte)
  • \( L < 0.25 H \): i est en avance sur u (le côté capacitif l'emporte)
  • \( L = 0.25 H \) : u et i sont en phase (à cette valeur le dipôle est résistif, la part capacitive est compensée par la part inductive: le dipôle est à la résonance)
