Analogie hydraulique

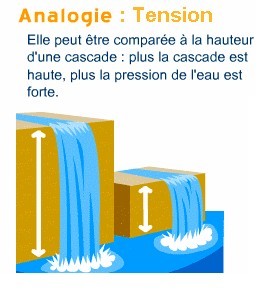

La tension est par analogie avec l’eau la hauteur de chute sur laquelle on peut exploiter l’énergie électrique, , plus la chute est élevée, plus l’eau s’écoule vite, ce qui signifie que si la tension est élevée , le courant doit aussi l’être.
Définition
Seuls les éléments qui usent de l’énergie électrique (lampes, moteur, PC… qui la convertissent en une autre forme: éclairage rotation) font baisser la hauteur de chute, on considère donc que la tension ne chute pas aux bornes d’un fil.
Dans le cas de l’électricité, cette hauteur est appelée différence de potentiel (d.d.p .) ou tension.
Comme cette hauteur ou tension est à mesurer ou déterminer entre deux points, on prend en général comme point de mesure les nœuds d’un circuits et/ou les entrée et sortie des utilisateurs de l’énergie électrique (lampes , moteurs …).
La tension est notée par une flèche extérieure au circuit partant d’un point du circuit à un autre
La tension \( U_{MN} \) est la différence de potentiel ou ddp entre les points \( M \) et \( N \) : \( U_{MN} = V_M - V_N \)
Mesure de tension
Un voltmètre mesure la différence de potentiel entre la borne rouge (ou calibre) et la borne noire (ou com). Le voltmètre se branche donc en parallèle à la portion de circuit dont on veut mesurer la tension.
Ordres de grandeur
Ordres de grandeurs de la tension mise en jeu dans circuit ou composant
| Ordre de grandeur | Dispositif |
| 70 mV | Transport de l’information dans le système nerveux |
| 1,5 V ; 4,5 V ; 6 V | Pile |
| 3,3 V ou 5 V | Tension des circuits intégrés des appareils électroniques |
| 9 V ou 12 V | Appareils électroniques grand public |
| 230 V | Prise secteur |
| 6 V ; 12 V ; 24 V | Batteries d’accumulateur |
| 500 V | Décharge produite par une anguille électrique pour paralyser ses proies |
| 25 kV | Tension d’alimentation du TGV |
| 50 kV | Tension délivrée par un tazer |
| 150 kV à 500 kV | Ligne de transport haute tension |
| 5 kV à 25 kV | Alternateur de centrale électrique |
| 100 000 kV à 500 000 kV | Foudre |
