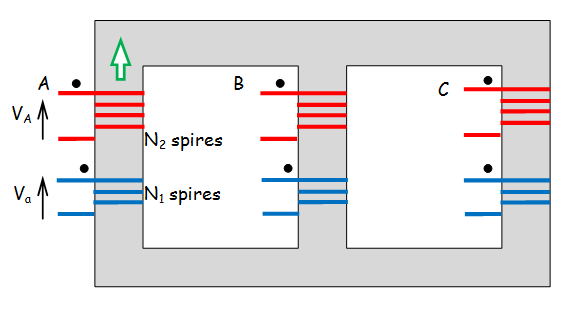

Une ligne correspond aux enroulements sur un noyau.

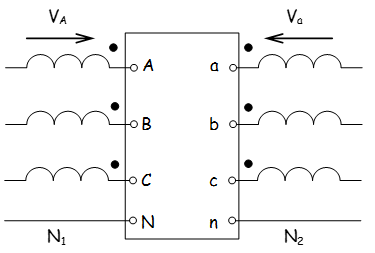

- A,B,C sont les bornes hautes tension
- a,b,c les bornes basses tension.
- Les bornes marquées d'un point correspondent aux bornes homologues.
On suppose les enroulements bobinés dans le même sens.

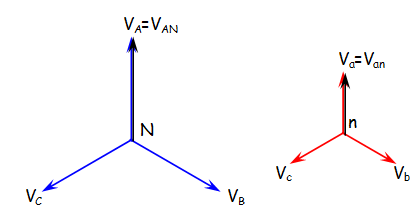

- Ainsi les tensions \( V_A \) et \( V_a \) sont en phases
- Le rapport des tensions secondaire sur primaire est tel que \( \frac{V_a}{V_A}=\frac{N_2}{N_1} \)
Les couplages effectués au primaires et secondaires sont résumés par un ensemble de deux lettres
- La première lettre désigne le couplage Haute Tension et sera notée en majuscule (Y : étoile, D : triangle , Z : zig-zag)
- La deuxième lettre désigne le couplage Basse Tension et sera notée en minuscule (y : étoile, d : triangle , z : zig-zag)
- L’éventuelle lettre n : indique la présence du neutre
Le couplage étoile permet la sortie du neutre ce qui très utile en basse tension, et par conséquent mettre à disposition un réseau de tensions simple et un réseau de tensions composées, mais également il est utile pour évacuer le courant de neutre dans le cas d’une charge déséquilibrée.
Le couplage triangle ne permettant que la distribution d’une tension verra son emploi limité à la distribution/transport de l’énergie électrique.
Dans le cas du couplage zig-zag, le secondaire du transformateur est découpé en 2 enroulements. Il permet de limiter l’influence des déséquilibres de courants.
Les diverses possibilités de couplage entre le primaire et le secondaire va amener des déphasages différents entre le primaire et le secondaire.
