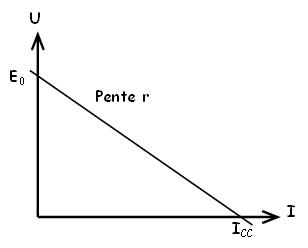

La caractéristique U en fonction de I d'un générateur réel est une droite ne passant pas par l’origine.

Caractéristique d'un générateur plutôt de tension Caractéristique d'un générateur quelconque Caractéristique d'un générateur plutôt de courant

La tension baisse peu avec le courant consommé

Le courant baisse peu même si la charge impose une tension de plus en plus grande

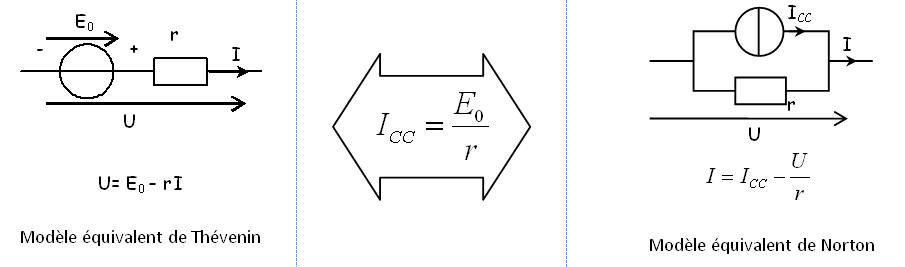

Des mesures permettent de déterminer le modèle du générateur:

  • La mesure de la tension à vide (I=0) donne la valeur de \( E_0 \):générateur de tension du modèle équivalent
  • La mesure de l'intensité du courant de court-circuit (U=0) donne la valeur de \( I_{cc} \)
  • \( r \): valeur absolue du coefficient directeur de la droite \( r = \frac{{\Delta U}}{{\Delta I}} \)
  • Le courant \( I_{cc} \) et la tension \( E_0 \) sont liées par la relation \( {I_{CC}} = \frac{E_0}{r} \)
