\( {C_{em}} = K \cdot I \cdot \phi \cdot \sin \psi \)
avec \( \psi \) angle entre le champ de l’inducteur et celui de l’induit.
Pour la machine à courant continu, cet angle est égal à \( \pi/2 \) (si la RMI est compensée) d’où :
| \( {C_{em}} = K \cdot I \cdot \phi \) |
On a aussi les relations Puissance électromagnétique développée : \( {P_{em}} = E \cdot I \) Le couple électromagnétique: \( {C_{em}} = \frac{{{P_{em}}}}{\Omega } = \frac{{E \cdot I}}{\Omega } = K \cdot I \cdot {\phi _{({i_e})}} \)

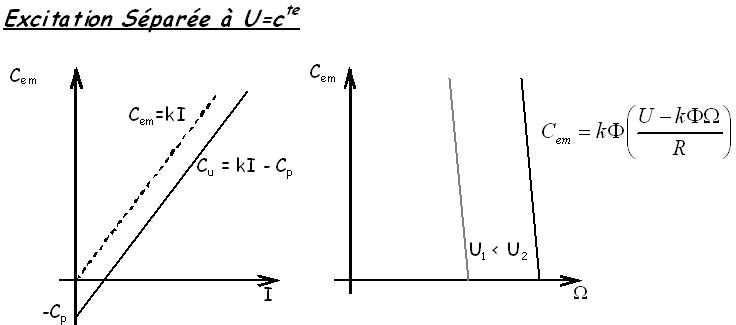

Si la machine est à excitation séparée \( {C_{em}} = \underbrace {K \cdot \phi \left( {{i_e}} \right)}_{{C^{te}}} \cdot I = K'I \)

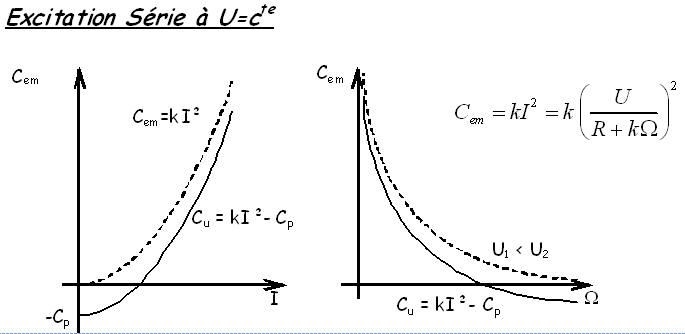

Si la machine est à excitation série \( {C_{em}} = K \cdot \underbrace {\phi \left( I \right)}_{kI} \cdot I = K{I^2} \)
Etude de la MCC vidéo 1/2 par Alain Jeanneaux (7'47")(couple) https://youtu.be/7vZh_an9Ml4?start=305
