BTS 2020

  • Identifier les principales conversions d’énergie: électromécanique, photoélectrique, électrochimique,électrothermique.
  • Schématiser une chaîne énergétique ou une conversion d’énergie en distinguant formes d’énergie, sources d’énergie et convertisseurs.
  • Savoir qu’une conversion d’énergie ne peut se faire que d’une forme potentielle vers une forme cinétique ou inversement.
  • Évaluer ou mesurer une quantité d’énergie transférée, convertie ou stockée.
  • Comparer des ordres de grandeur des énergies stockées dans différents réservoirs d'énergie.
  • Exploiter le principe de conservation de l’énergie pour réaliser un bilan énergétique pour calculer un rendement ou un COP.
  • Évaluer l'autonomie d'un système autonome.

Les conversions de l'énergie

Les formes courantes de l'énergie étant symbolisées par les cercles, les flèches nomment les divers types de converions:

L'électricité étant la matière d’œuvre de l'électrotechnicien, les conversions partant de celle-ci seront davantage étudiées:

  • La conversion électromécanique permet de passer
    • de l'énergie électrique à un mouvement par les biais des moteur à courant continu, moteur asynchrone, moteur synchrones, moteur pas à pas mais aussi la piezo-électricité
    • ou dans l'autre sens de l'énergie mécanique à l'énergie électrique par le biais de la dynamo, l'alternateur, la machine hypersynchrone
  • La conversion photoélectrique permet de passer
    • de l'énergie électrique à l'énergie rayonnée grâce aux lampes à incandescence, à décharge, LED
    • ou dans l'autre sens de l'énergie rayonné à l'énergie électrique par le biais du capteur photovoltaïque
  • La conversion élecrochimique permet de passer
    • de l'énergie électrique à l'énergie chimique grâce à l'électrolyse
    • ou dans l'autre sens de l'énergie chimique à l'énergie électrique par le biais des accumulateurs, des piles, piles à combustibles
  • La conversion élecrothermique permet de passer
    • de l'énergie électrique à l'énergie thermique grâce aux résistances chauffantes, rayonnantes donc l'effet Joule
    • ou dans l'autre sens de l'énergie thermique à l'énergie électrique par le biais des convertisseurs thermoélectriques

Schématisation d'une chaîne de conversion

Chaque conversion d'énergie part d'une forme d'énergie à une autre en passant par un système qui la convertit.

Quelques exemples:

Centrale hydraulique énergie mécanique
énergie thermique
énergie électrique

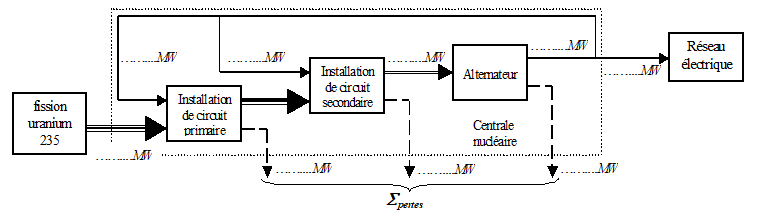

Centrale nucléaire énergie électrique
énergie mécanique
énergie thermique

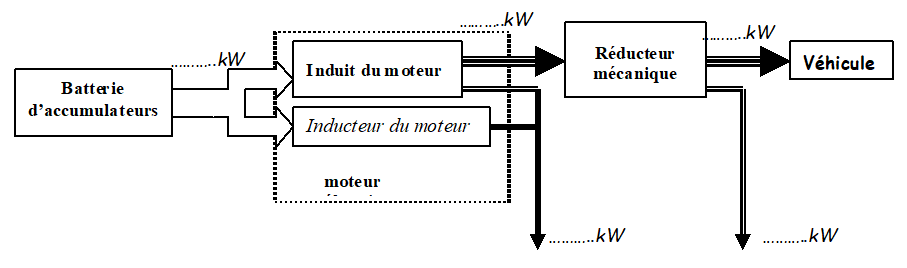

Voiture électrique en propulsion énergie électrique
énergie thermique
énergie mécanique

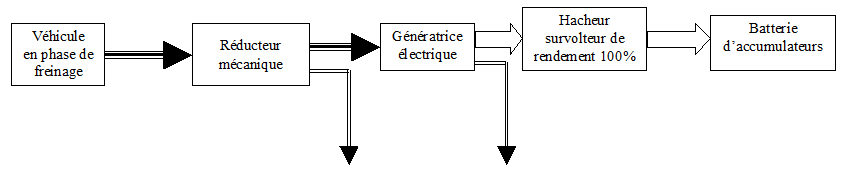

Voiture électrique en freinage énergie électrique
énergie thermique
énergie mécanique

Bilan d'une conversion

Comme sur les exemples précédents chaque procédé de conversion engendre des pertes. Il est donc important d'être capable d'estimer ou mesurer ces diverses grandeurs.

Bien évidemment à chaque type d'énergie correspondra des grandeurs différentes à mesurer:

  • Pour l'énergie mécanique: les grandeurs vitesse, hauteur, masse
  • Pour l'énergie thermique: les grandeurs masse, capacité thermique, et températures d'arrivée et de fin
  • Pour l'énergie électrique: les grandeurs tension, et quantité d'électricité
  • Pour l'énergie de rayonnement: les grandeurs fréquence de l'onde et nombre de photon émis, ou l'intensité lumineuse et l'angle solide dans lequel est émise ce flux lumineux
  • Pour l'énergie de combustion: les grandeurs quantité de matière et énergie molaire de combustion

Ordres de grandeur des énergies stockées dans différents réservoirs d'énergie.

Exploiter le principe de conservation de l’énergie pour réaliser un bilan énergétique pour calculer un rendement ou un COP.

Évaluer l'autonomie d'un système autonome.
