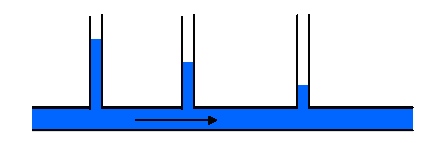

Lorsqu'on considère un fluide réel, les pertes d'énergie spécifiques ou bien comme on les appelle souvent, les pertes de charge dépendent de la forme, des dimensions et de la rugosité de la canalisation, de la vitesse d'écoulement et de la viscosité du liquide mais non de la valeur absolue de la pression qui règne dans le liquide.
La différence de pression \( \Delta p = p_1 - p_2 \) entre deux points (1) et (2) d'un circuit hydraulique a pour origine :
- Les frottements du fluide sur la paroi interne de la tuyauterie ; on les appelle pertes de charge régulières ou systématiques.
- La résistance à l'écoulement provoquée par les accidents de parcours (coudes, élargissements ou rétrécissement de la section, organes de réglage, etc...) ; ce sont les pertes de charge accidentelles ou singulières.
Le problème du calcul de ces pertes de charge met en présence les principales grandeurs suivantes :
Le fluide caractérisé par :
- sa masse volumique \( \rho \).
- sa viscosité cinématique \( \nu \).
Un tuyau caractérisée par :
- sa section (forme et dimension) en général circulaire (diamètre D).
- sa longueur L.
- sa rugosité k (hauteur moyenne des aspérités de la paroi).
Ces éléments sont liés par des grandeurs comme la vitesse moyenne d'écoulement v ou le débit q et le nombre de Reynolds Re qui joue un rôle primordial dans le calcul des pertes de charge.
