On notera d’un indice
- 1 le primaire
- 2 le secondaire
- v ou 0 les grandeurs à vide
- n les grandeurs nominales
- cc les grandeurs en court-circuit

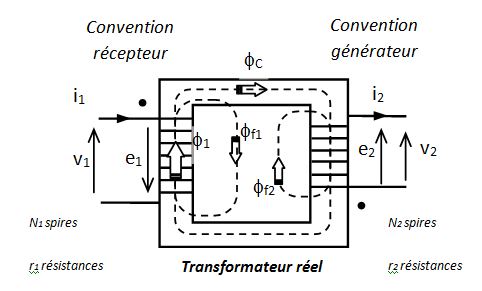

Le primaire est en convention récepteur alors que le secondaire est en convention générateur.

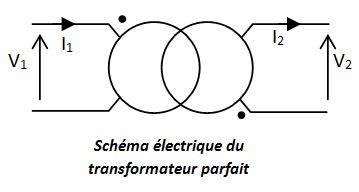

Les bornes homologues sont telles qu’un courant entrant par celles-ci crée un flux orienté dans le même sens. Les tensions vues sur ces points sont de même polarité.
Il n’y a pas de lien entre la convention choisie et les bornes homologues. Ceci fait que suivant les auteurs les orientations des vecteurs et tensions peuvent différer. Si l’orientation des tensions en fonction des bornes homologues est la suivante les relations marquées d’un ∇ seront de signe opposé
