Les types de transformateurs

Transformateur de mesure :

Transformateur utilisé pour adapter la gamme et assurer l'isolation par rapport au dispositif mesuré d'un voltmètre ou d'un ampèremètre.

Transformateur de courant :

Transformateur de mesure abaisseur de courant (donc élévateur de tension), soit : m > 1. On l'utilise notamment pour mesurer l'intensité d'un courant fort. Le primaire peut alors se réduire à une seule spire ! Ce type de transformateur s'utilise avec secondaire en court-circuit (dans le cas contraire, la tension apparaissant au secondaire pourrait être très élevée).

Transformateur d'impédance :

Transformateur utilisé pour adapter l’impédance de deux circuits. Exemples : en audio, sortie d'un ampli BF dont la charge est un haut-parleur d'impédance normalisée ( 8 \( \Omega \) à 1000 Hz) ; en réseaux, adaptation d'impédance entre lignes de normes différentes.

Transformateur d'impulsions :

Transformateur utilisé pour la commande (isolée) de gachette des thyristors et des triacs. Il est important de respecter le sens de branchement des bobinages, puisque l'impulsion de courant que le transformateur transmet est orientée dans le sens de conduction des semi-conducteurs.

Transformateur d'isolement :

Transformateur tel que m = 1. Utilisé pour assurer une isolation galvanique entre circuits, ou encore adapter le régime de neutre (schéma de mise à la terre) aux besoins de l'installation. Exemple : IT vers TN-S

Transformateur à écran :

Transformateur d'isolement incluant un écran électrostatique (utilisation : CEM)

Transformateur de sécurité :

Transformateur à écran à isolation renforcée (utilisation : CEM et sécurité électrique)

Transformateur à point milieu :

Transformateur dont le primaire ou le secondaire possède une borne de connexion supplémentaire au milieu de l'enroulement. Permet un schéma symétrique

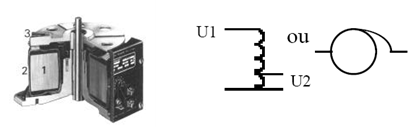

Autotransformateur :

Transformateur simplifié à un seul enroulement. Ne permet pas l'isolation galvanique, mais autorise un réglage fin de la tension secondaire par déplacement du curseur servant de connexion de sortie sur l'enroulement.
