- Tension simple \( V \)
- tension prise entre une phase et le neutre ex: \( V_{1N} = V_1 - V_N \)
- Tension composée \( U \)
- tension prise entre deux phases ex: \( U_{12} = V_1 - V_2 \)
- Courant de ligne \( I \)
- courant circulant dans une phase d'alimentation ex: \( I_1 \) courant issu de la phase 1
- Courant de branche \( J \)
- courant circulant dans une branche de la charge (peut-être différent du courant de ligne) ex: \( J_{12} \) courant circulant dans la branche liant la hase 1 à la phase 2
- Source triphasée équilibrée
- une source triphasée est équilibrée lorsque les trois tensions générées sont de même amplitude et déphasées de \( \frac{{2\pi }}{3} \) l’une par rapport à l’autre.
- Charge triphasée équilibrée
- une charge triphasée est équilibrée lorsque toutes les impédances de chacune des trois phases sont identiques en module et en argument. Il en résulte que dans un circuit équilibré, les trois courants de ligne sont de même amplitude et décalés les uns par rapport aux autres de \( \frac{{2\pi }}{3} \).
- Circuit triphasé équilibré
- un circuit triphasé est équilibré quand la source et la charge sont toutes les deux équilibrées.
- Système direct
- par convention, on appelle système direct un système dont les tensions sont ordonnées dans le sens trigonométrique négatif (sens horaire). Dans un système direct, les grandeurs passent par un maximum dans l’ordre de numérotation.
- Système inverse
- dans le cas contraire, le système est dit inverse (sens anti horaire).
- Homopolaire
- on appelle homopolaire un système dans lequel toutes les grandeurs sont en phase.

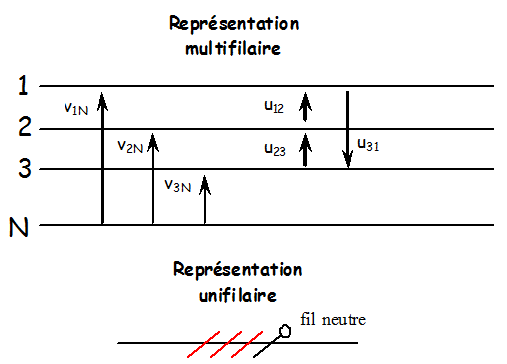

- schématisation
-

|
