Les notions normalement connues et maitrisées liées aux circuits électriques trouvent leur analogie dans les circuits magnétiques linéaires. Le tableau ci-dessous en fait la correspondance.
| Grandeurs magnétiques | Grandeurs électriques | ||
| Force magnétomotrice : \( \mathcal{E} = Ni \) en A ou A.tr | Force électromotrice : \( E \) en Volts (V) | ||
| flux d’induction : \( \varphi \) en Webers (Wb) | Courant électrique : \( i \) en Ampères (A) | ||
| Réluctance :\( \Re = \frac{\ell }{{\mu S}} \) en \( H^{-1} \) | Résistance : \( R = \rho \frac{\ell }{S} \) en \( \Omega \) | ||
| Perméabilité magnétique:\( \mu \) en \( H/m \) | Conductivité électrique : \( \delta \) en \( S/m \) | ||
| ddp magnétique \( \mathcal{U} = \Re \phi \) | ddp électrique \( U = R I \) | ||
| Maille magnétique : \( \sum\limits_{maille} {\mathcal{U}_m} = 0 \) | Maille électrique : \( \sum\limits_{maille} {U_m} = 0 \) | ||
| Nœud magnétique : \( \sum\limits_{noeud} {{\phi _m}} = 0 \) | Nœud électrique : \( \sum\limits_{noeud} {{I_n}} = 0 \) | ||
| Association série : \( {\Re _{éq}} = {\Re _1} + {\Re _2} \) |
| Association série \( R_{éq} = {R_1} + {R_2} \) |
|
| Association parallèle : \( \frac{1}{{{\Re _{éq}}}} = \frac{1}{{{\Re _1}}} + \frac{1}{{{\Re _2}}} \) |

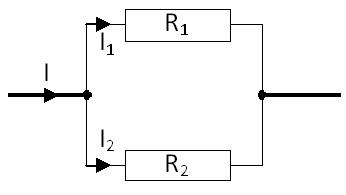

| Association parallèle : \( \frac{1}{{{R_{\'e q}}}} = \frac{1}{{{R_1}}} + \frac{1}{{{R_2}}} \) |
|
