- On considère un solide semi-conducteur dans lequel on impose un courant d'intensité i circulant suivant yy’.
- On le soumet à un champ magnétique perpendiculaire au courant i : suivant zz’.
- Des électrons déviés par la force de Lorentz s’accumulent sur la face de gauche, un champ électrique suivant l’axe xx’ apparait.
- Une force due au champ électrique va dévier les électrons dans l’autre sens par rapport à la force de Lorentz.
- Au fur et à mesure de l’accumulation de charges, le champ électrique augmente jusqu’à ce que les deux forces s’équilibrent.
- Il apparaît alors sur l'axe xx' du solide une tension appelée tension de hall proportionnelle à l'intensité du champ magnétique.
- On réalise ainsi un capteur permettant de mesurer l'intensité d'une composante (suivant l'axe zz') d'un champ magnétique et de déterminer son orientation.

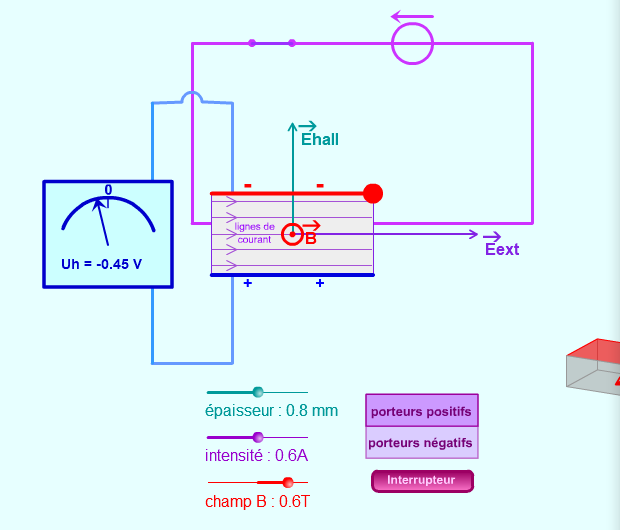

- Animation de Geneviève Tulloue sur l'effet Hall ou l'effet Hall
Electromagnétisme : l'effet Hall 3'42"
