Force magnétomotrice: fmm.
Pour magnétiser un circuit électrique, il faut qu’une bobine alimentée par un courant embrasse ce circuit.
On appelle force magnétomotrice \( \cal{E} \) le nombre d’ampères-tours : Ni
\( N I = \mathcal{E} \)
L'analogue électrique d'un circuit magnétique, sera tel que la force magnétomotrice est équivalente à une force électromotrice (un générateur de tension)
Circulation du vecteur excitation magnétique:
On considère une portion de circuit magnétique de longueur l où l’excitation \( \vec H \) est constante. La circulation C du vecteur excitation magnétique est le produit de la norme du vecteur excitation par la longueur \( \ell \):
\( \mathscr{C} = H \ell \)
Théorème d’ampère:
La circulation de l’excitation magnétique \( \vec H \) le long d’une courbe fermée est égale à la somme algébrique des ampères-tours enlacés par le contour fermé. Les ampères-tours sont affectés :
- d’un signe + si les spires sont magnétisantes;
- d’un signe – si les spires sont démagnétisantes.
| \( \sum H\ell = \sum Ni = \sum \mathcal{E} \) |

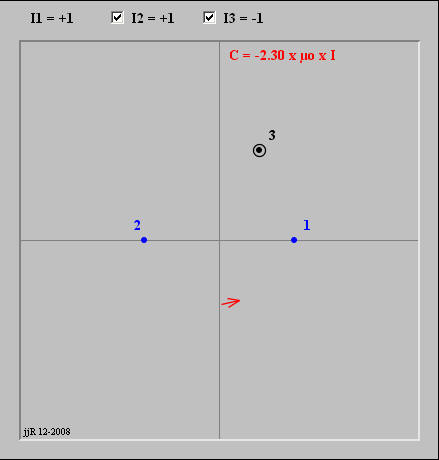

Applet:
Application de l'université du Mans sur la circulation du vecteur induction
