Régime sinusoïdal
De part les définitions des puissances, celles-ci s'inscrivent dans un triangle rectangle appelé triangle des puissances.
Celui résumant les diverses relations
| \( S = \sqrt{P^2+Q^2} \)
\( Q = P tan \varphi \) |
Cette relation est vraie en monophasé et en triphasé.
Mais n'est plus vraie si l'une des grandeurs (courant ou tension) est non sinusoïdale
Régime non-sinusoïdal

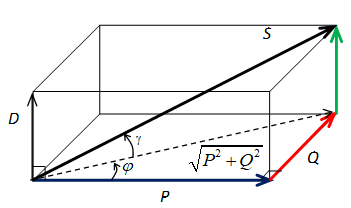

Si l'une des grandeurs (tension ou courant) n'est pas sinusoïdale, alors il apparait une puissance déformante D mesurée en VAd, due aux harmoniques de courant.
| \( S = \sqrt{P^2+Q^2+D^2} \) |
