Schéma série

La grandeur commune est le courant qui sert d’origine des phases

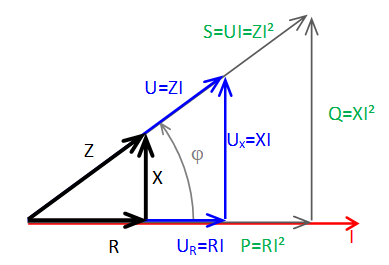

Les triangles

  • des impédances
  • des tensions aux bornes de ces impédances
  • des puissances dans ces impédances

sont des triangles homothétiques les uns des autres.

Pour passer de l'un à l'autre, il faut

  • multiplier chaque longueur par I pour passer du triangle des impédances à celui des tensions,
  • et encore par I pour passer de celui des tensions à celui des puissances.

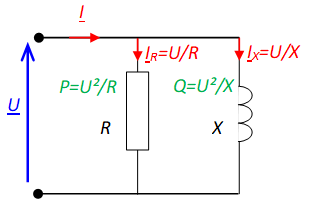

Schéma parallèle

La grandeur commune est la tension qui sert d’origine des phases

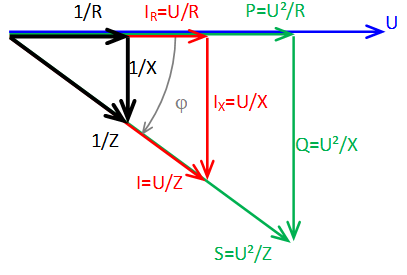

Les triangles

  • des admittances,
  • des courants circulant dans les impédances,
  • des puissances dans ces impédances

sont des triangles homothétiques les uns des autres.

Pour passer de l'un à l'autre,

  • il faut multiplier chaque longueur par U pour passer du triangle des admittances à celui des courants,
  • et encore par U pour passer de celui des courants à celui des puissances.

Dans tous les cas l'angle \( \varphi \) est conservé.
